Proyecto · Entregado 08-09-2026

Microcine Andes Films SCZ

Andes Films · Santa Cruz de la Sierra, Bolivia

Diseño, ingeniería e implementación de una sala microcine de tres filas: isóptica, proyección láser, audio traspantalla y pantalla tensada. De las primeras láminas (12-06) a la sala en función (08-09-2026).

ProyecciónChristie CP2406-RBe

ServidorDolby IMS3000

PantallaSevertson SW18SP

AudioMAG Audio + Dolby DMA16302

01 · Gestión del proyecto

Carta Gantt de cada frente

Seguimiento de ingeniería, compras, logística de equipos desde Miami, Bélgica y Colombia, obra local y montaje, en una sola carta actualizada durante todo el proyecto.

JunJulAgoSepOct

Ingeniería · láminas 01–07Relevamiento, isóptica y proyecto · 12-06

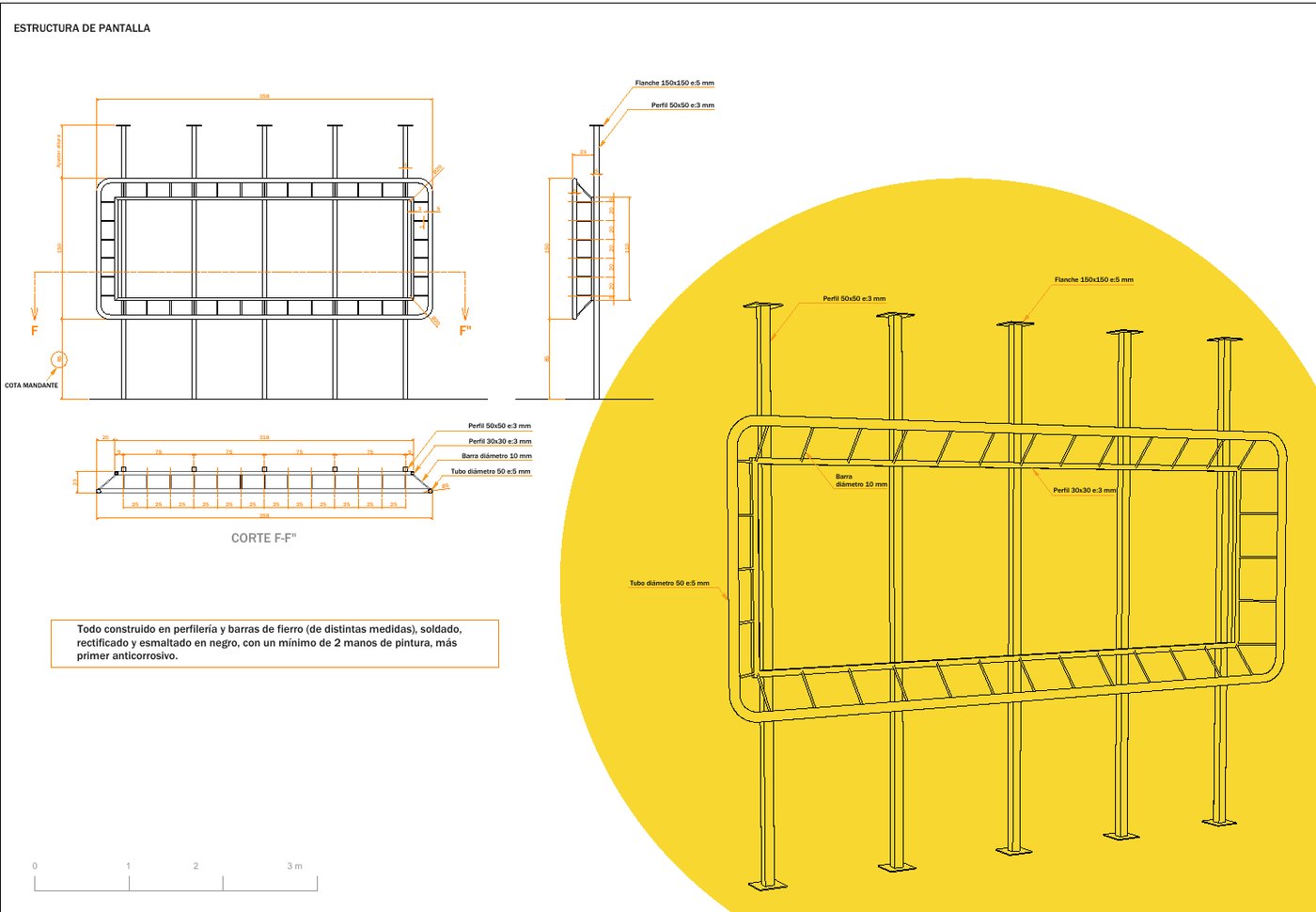

Ingeniería · láminas 08–10Estructura de pantalla y canalizaciones · 28-07

Compras y logística de equiposCotización cerrada 13-07 · todo en sala 05-08

Obra civil local · supervisiónTarima, tabiques, electricidad y A/C · 28-07 a 02-09

Instalación y puesta en marchaMontaje, cableado, calibración y capacitación · 29-08 a 08-09

Entrega de la salaSala en función · 08-09

Visita de seguimientoAjustes y entrega de manuales · 07 a 10-10

EtapaEntrega

02 · Revisión de planos

Antes de dibujar, revisar la sala

Partimos del plano de arquitectura del piso y verificamos la sala antes de proyectar: isóptica de las tres filas, altura de la tarima y alternativas de escalón para la obra.

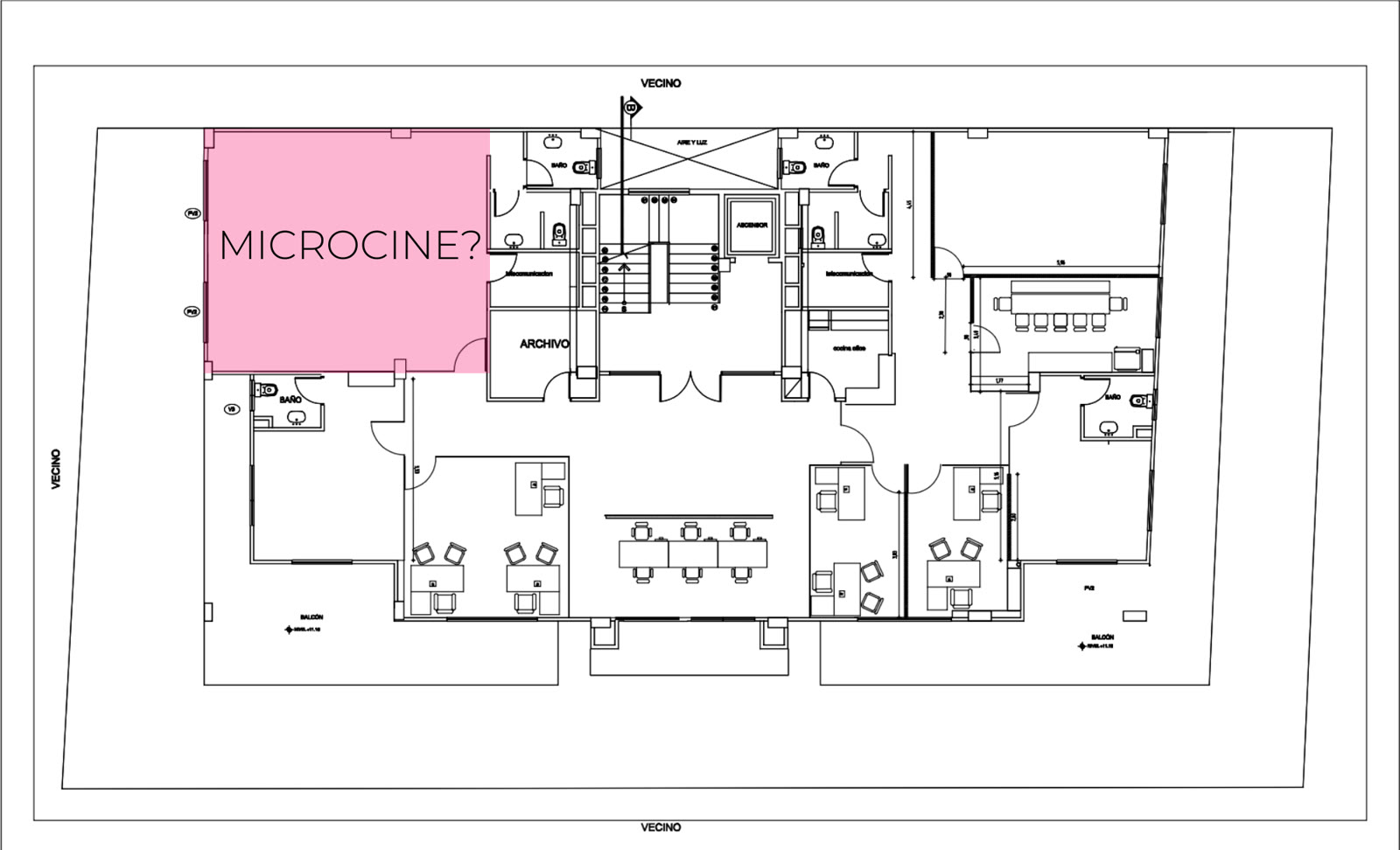

Plano de arquitectura del piso con el área del microcine — Plano recibido de arquitectura: planta del piso y área del microcine.

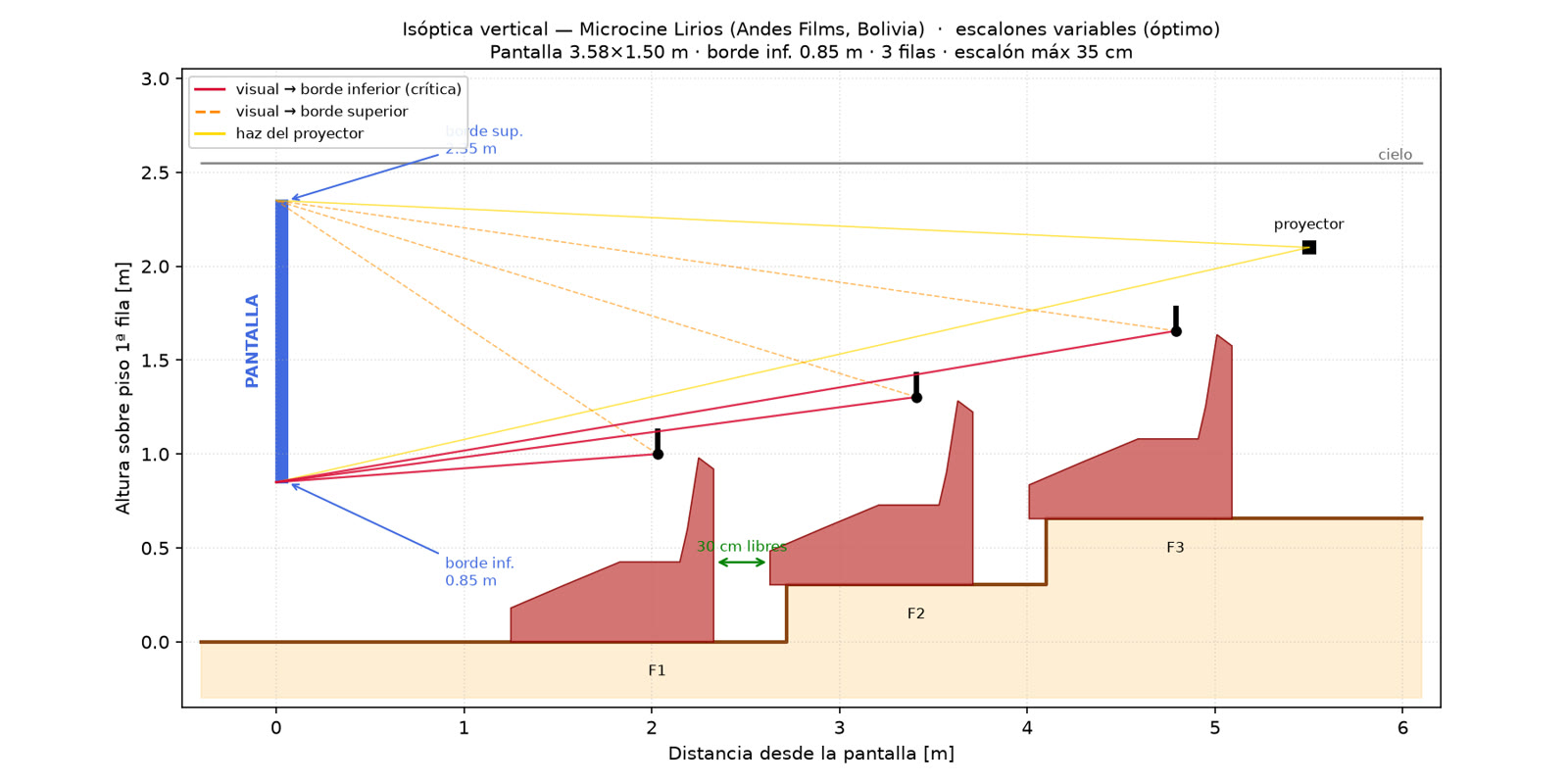

Isóptica con escalones variables: la solución óptima.

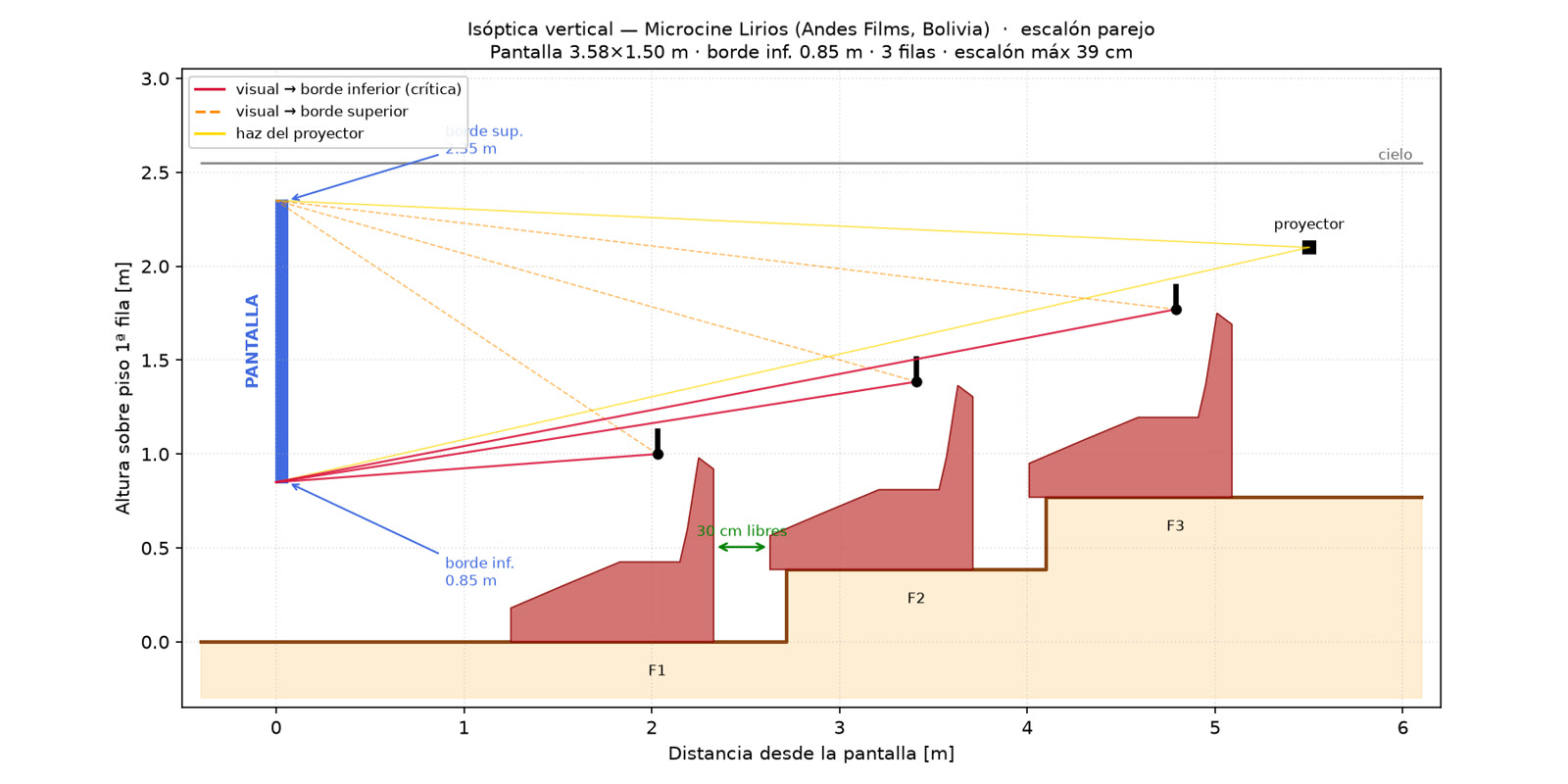

Isóptica con escalón parejo: la alternativa comparada para obra.

03 · Propuesta de planos

20 láminas de proyecto

Planta, cortes, isóptica, estructura de pantalla, canalizaciones y sala de proyección, entregadas en PDF y DWG para que la obra local trabajara sobre cotas reales.

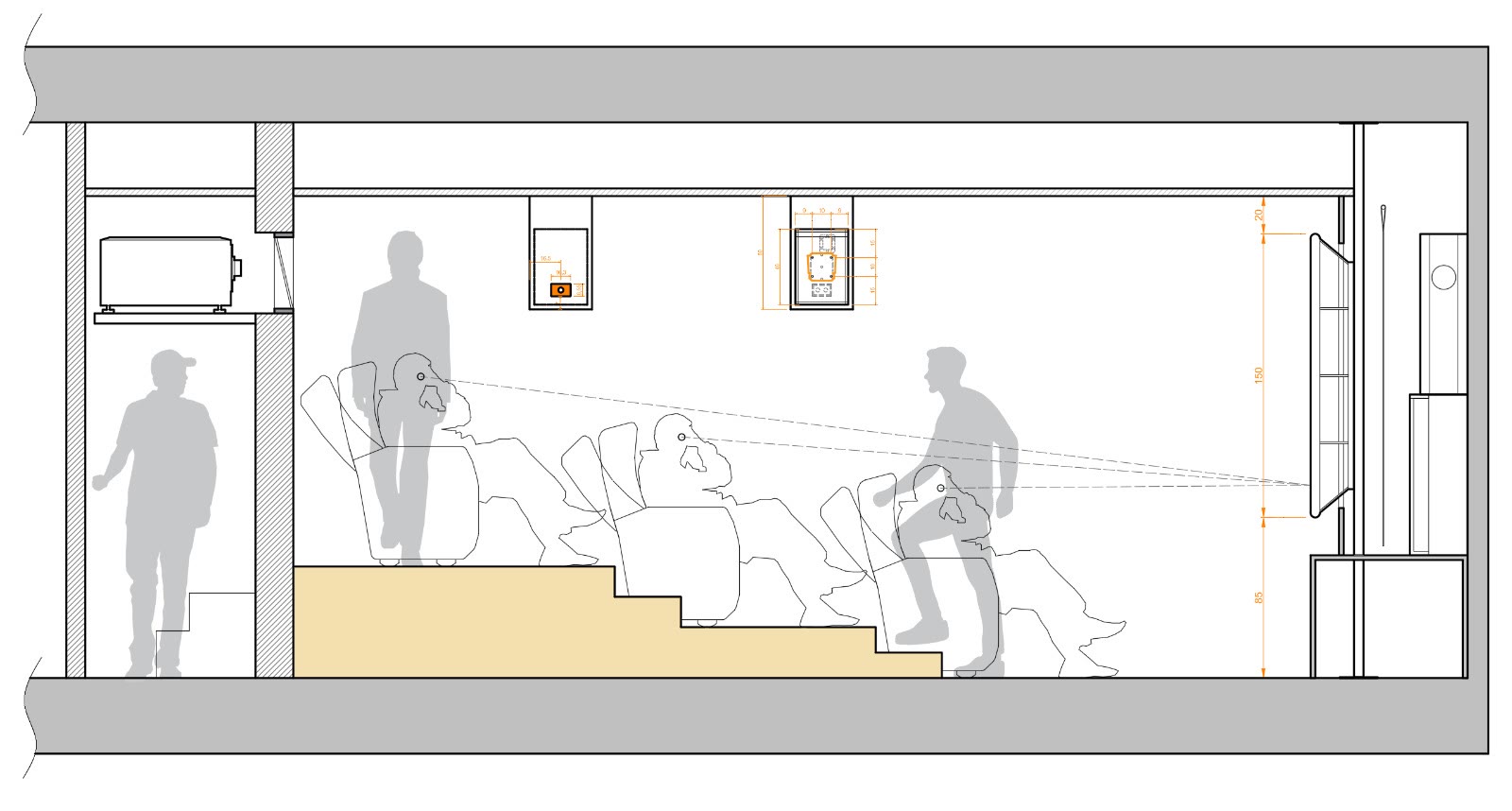

Corte longitudinal con isóptica — Corte con isóptica y haz del proyector

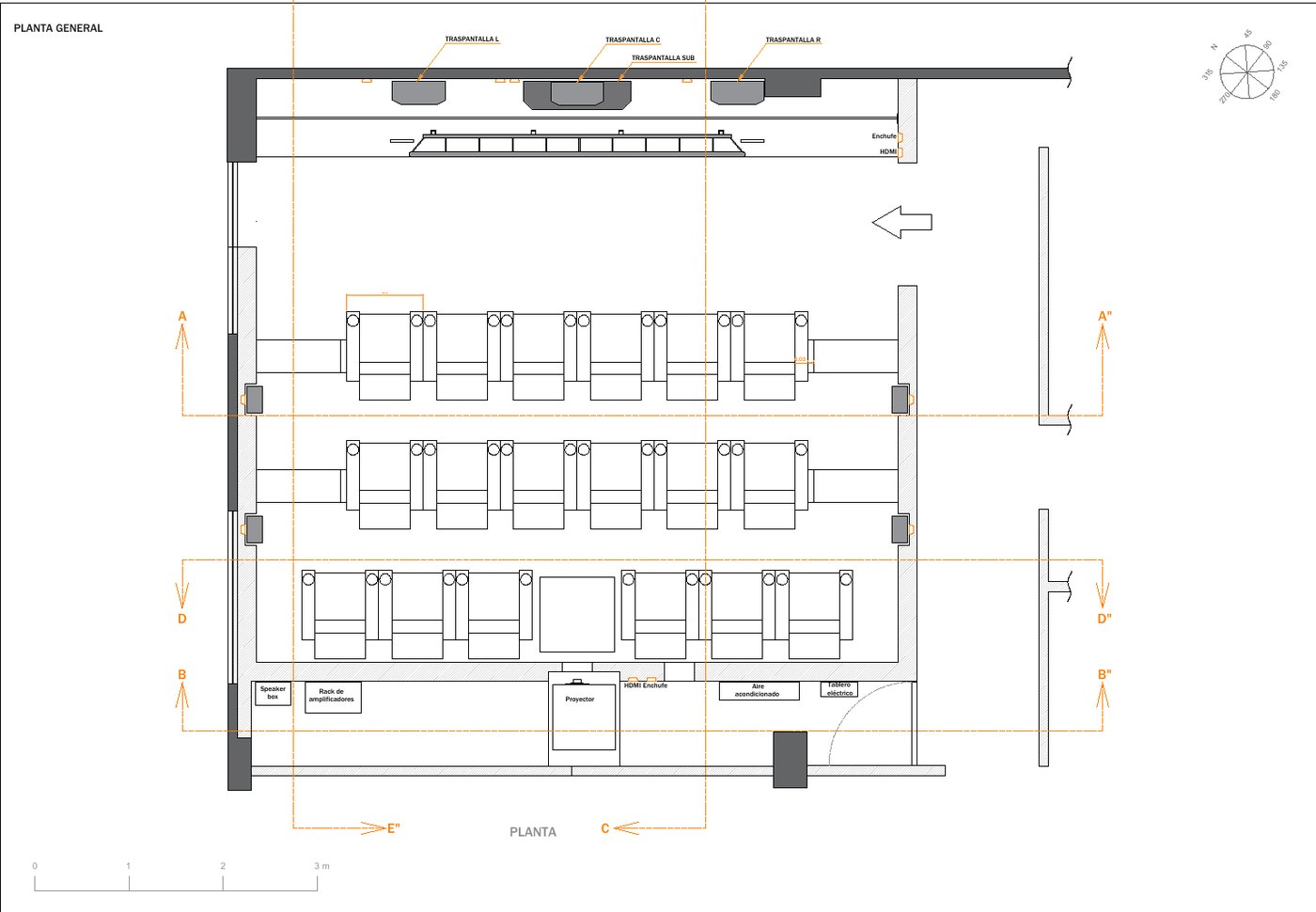

Planta general con tres filas de butacas — Planta general · tres filas de butacas

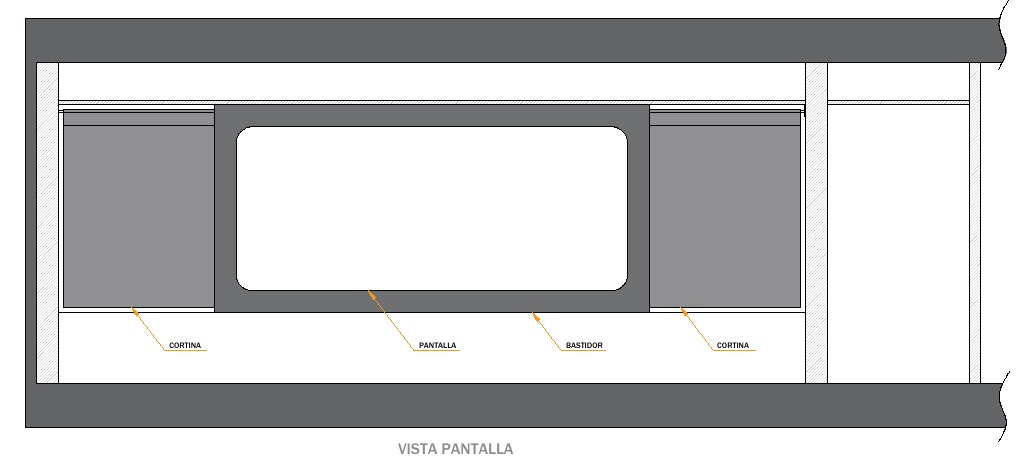

Vista a pantalla con cortinas y bastidor — Vista a pantalla, cortinas y bastidor

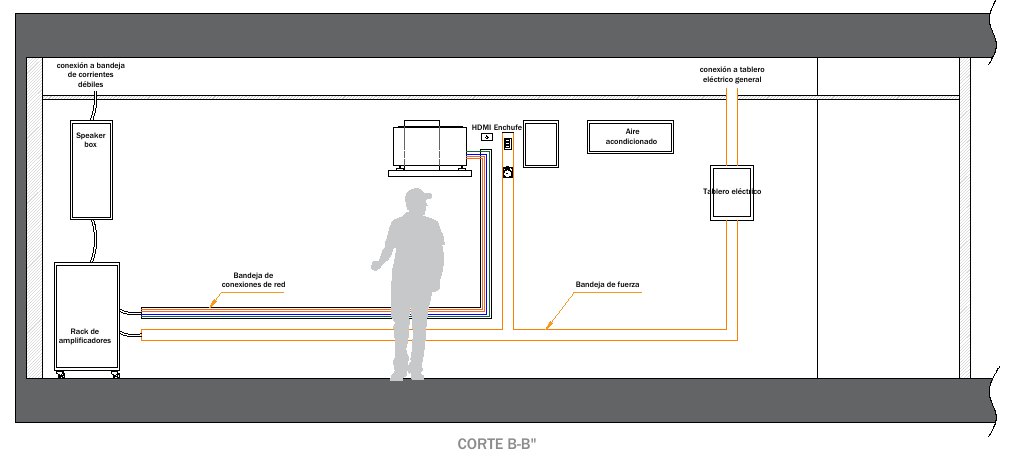

Corte de la sala de proyección — Sala de proyección y bandeja de conexiones

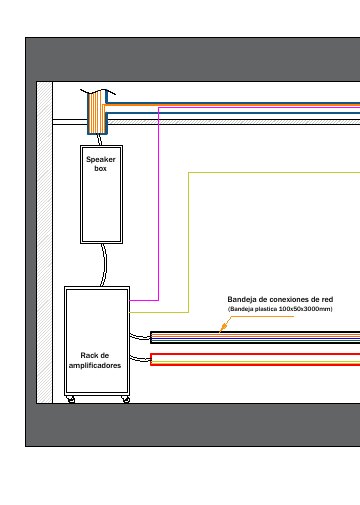

Detalle de rack de amplificadores y red — Rack de amplificadores y red

04 · Implementación en sala

De la obra gruesa a la función

Supervisión de la obra local desde agosto y montaje con dos técnicos de Cinema Service en sala, del 29-08 al 08-09-2026: equipos, cableado, calibración de imagen y audio, y capacitación del personal.

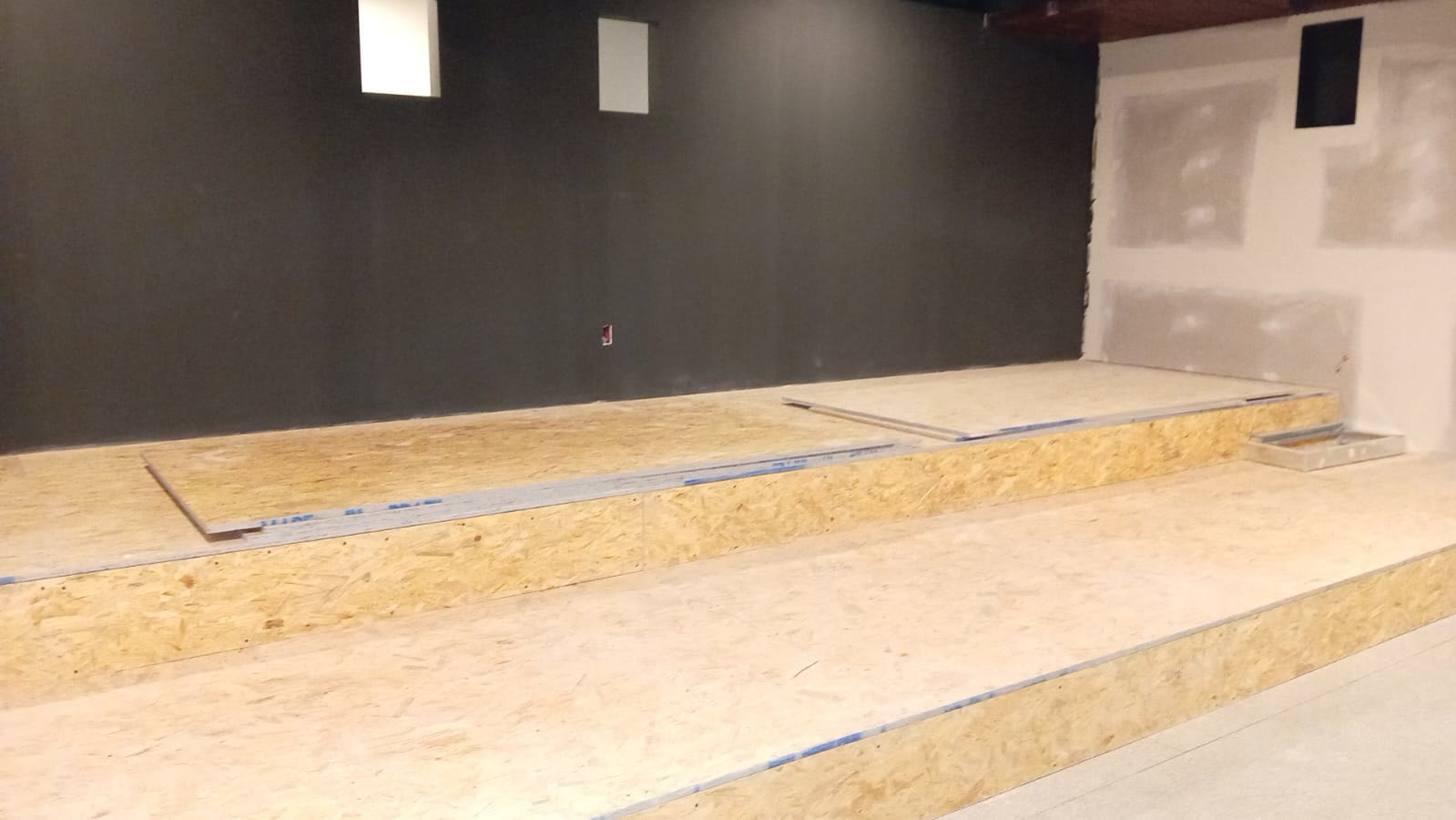

Obra gruesa con la tarima en OSB — Obra gruesa: tarima en OSB · 13-08

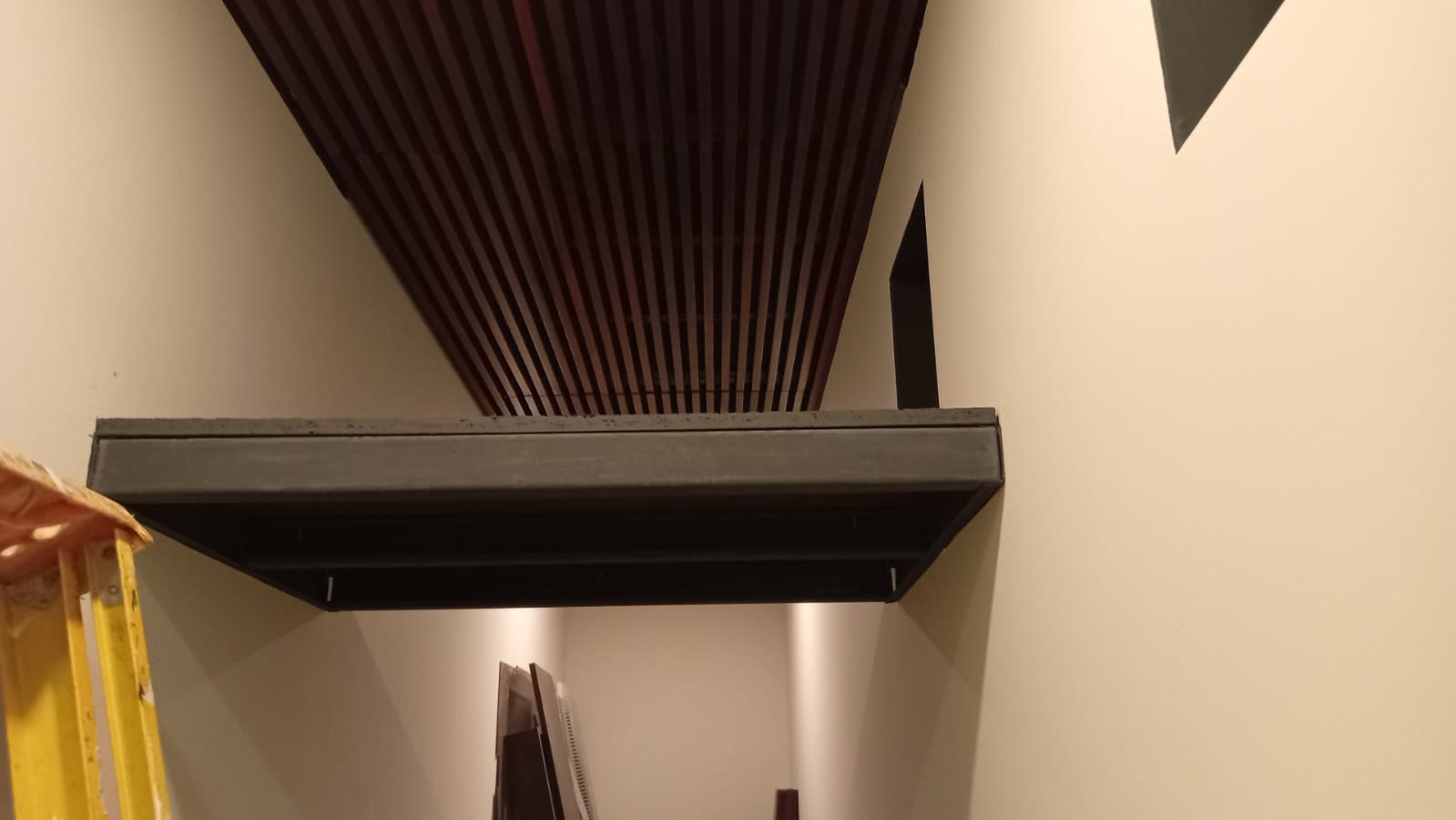

Bandeja del proyector colgada del cielo — Bandeja del proyector en el cielo · 18-08

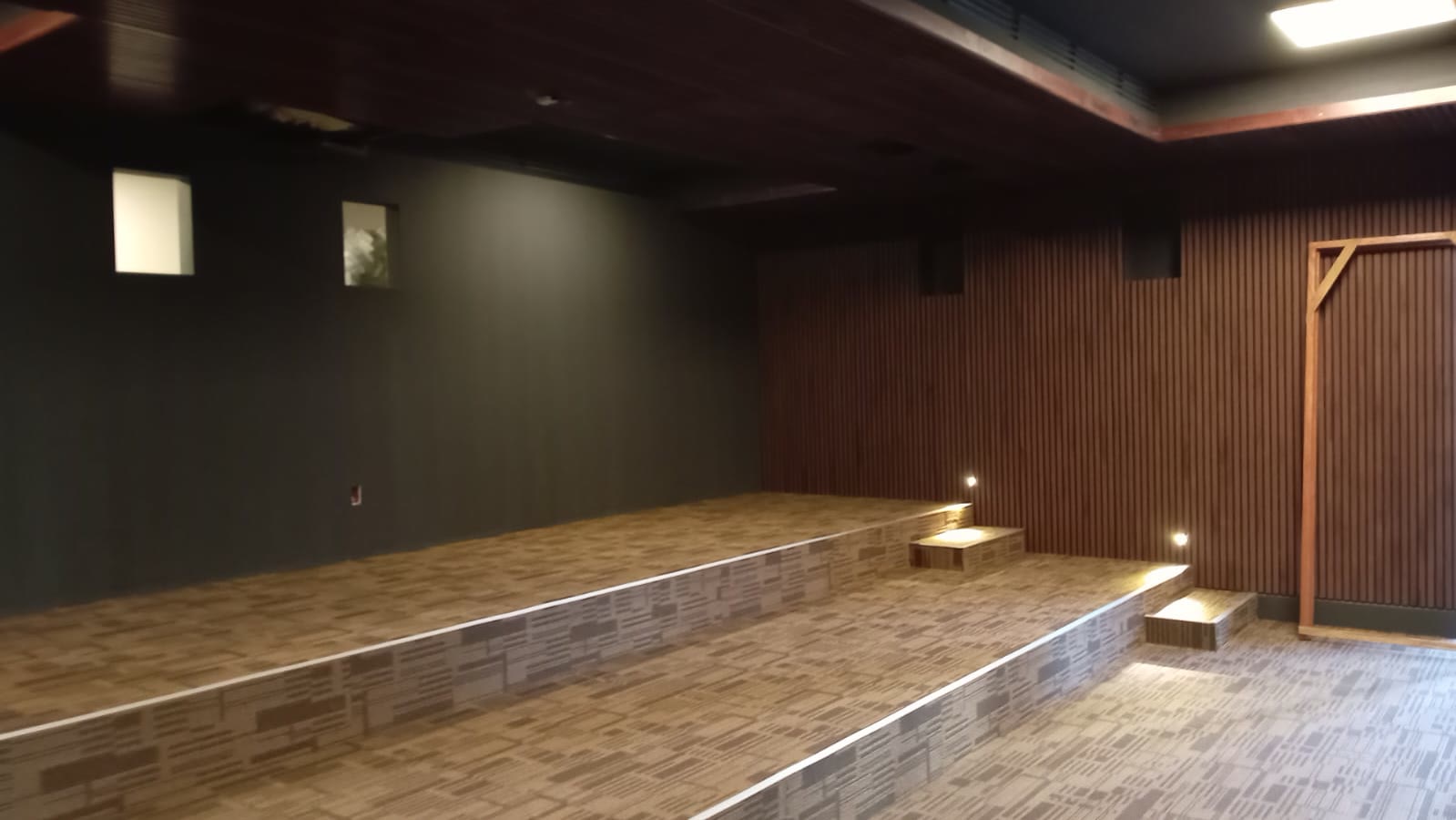

Tarimas terminadas con alfombra — Tarimas con alfombra · 22-08

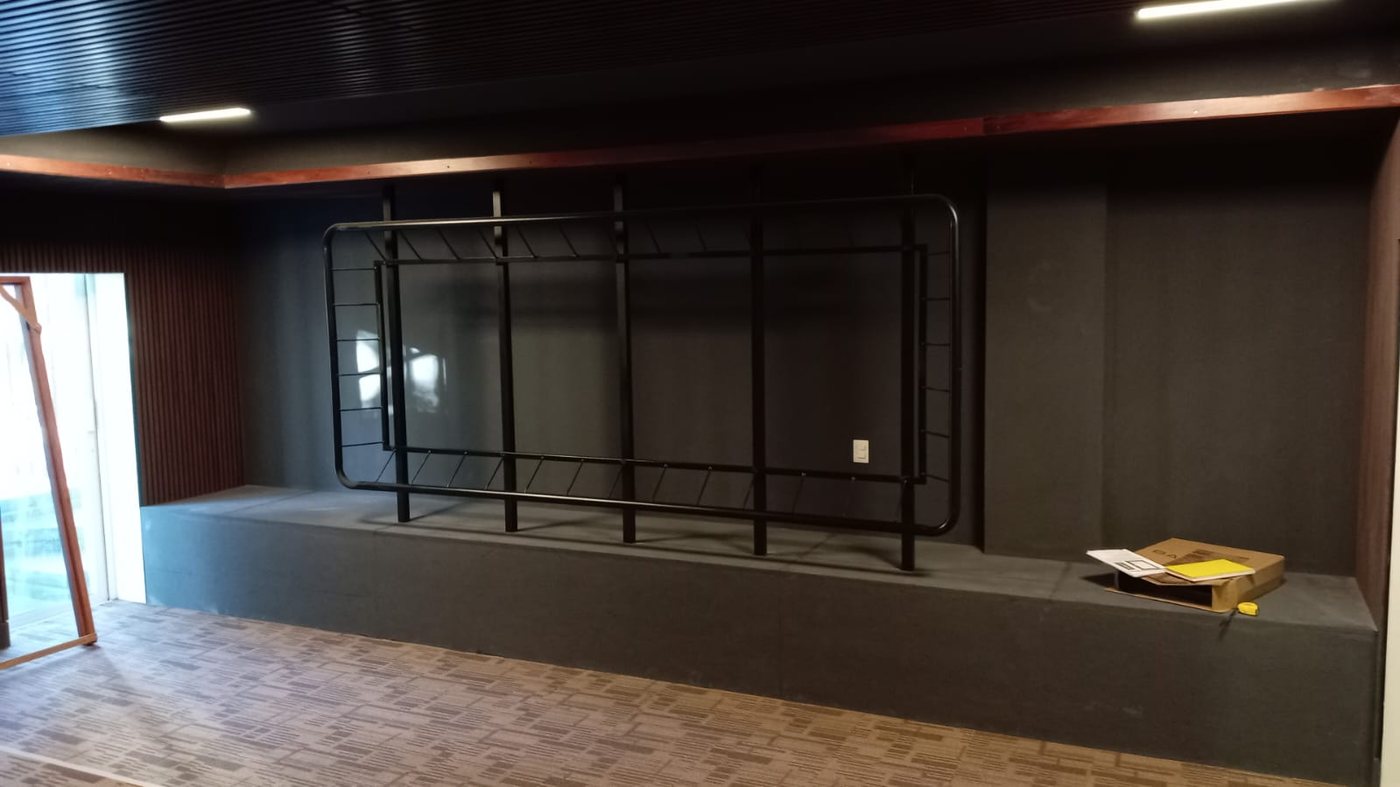

Marco de pantalla fabricado según lámina — Marco de pantalla según lámina 08 · 22-08

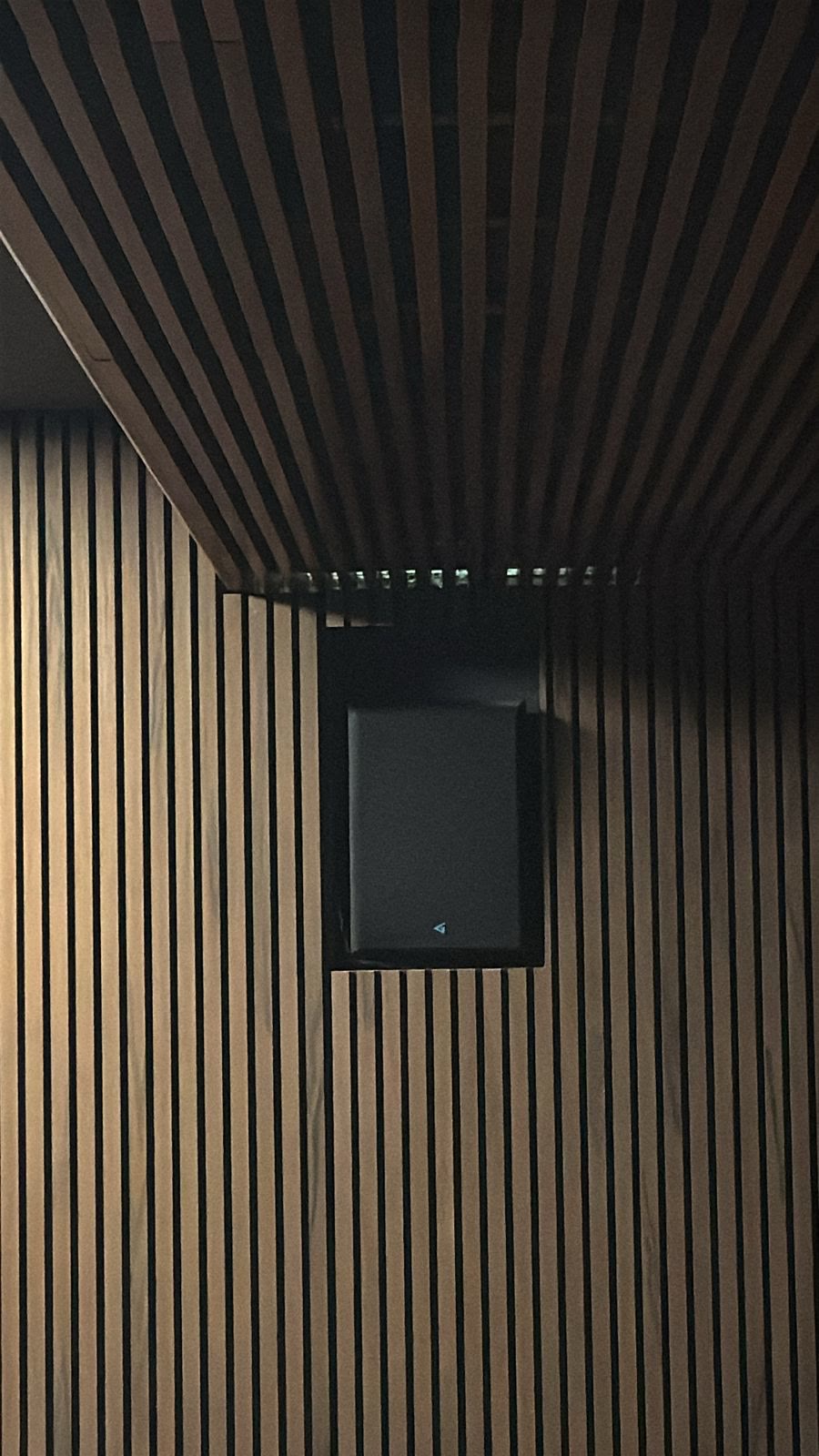

Parlante surround montado en su nicho — Surround en su nicho · 31-08

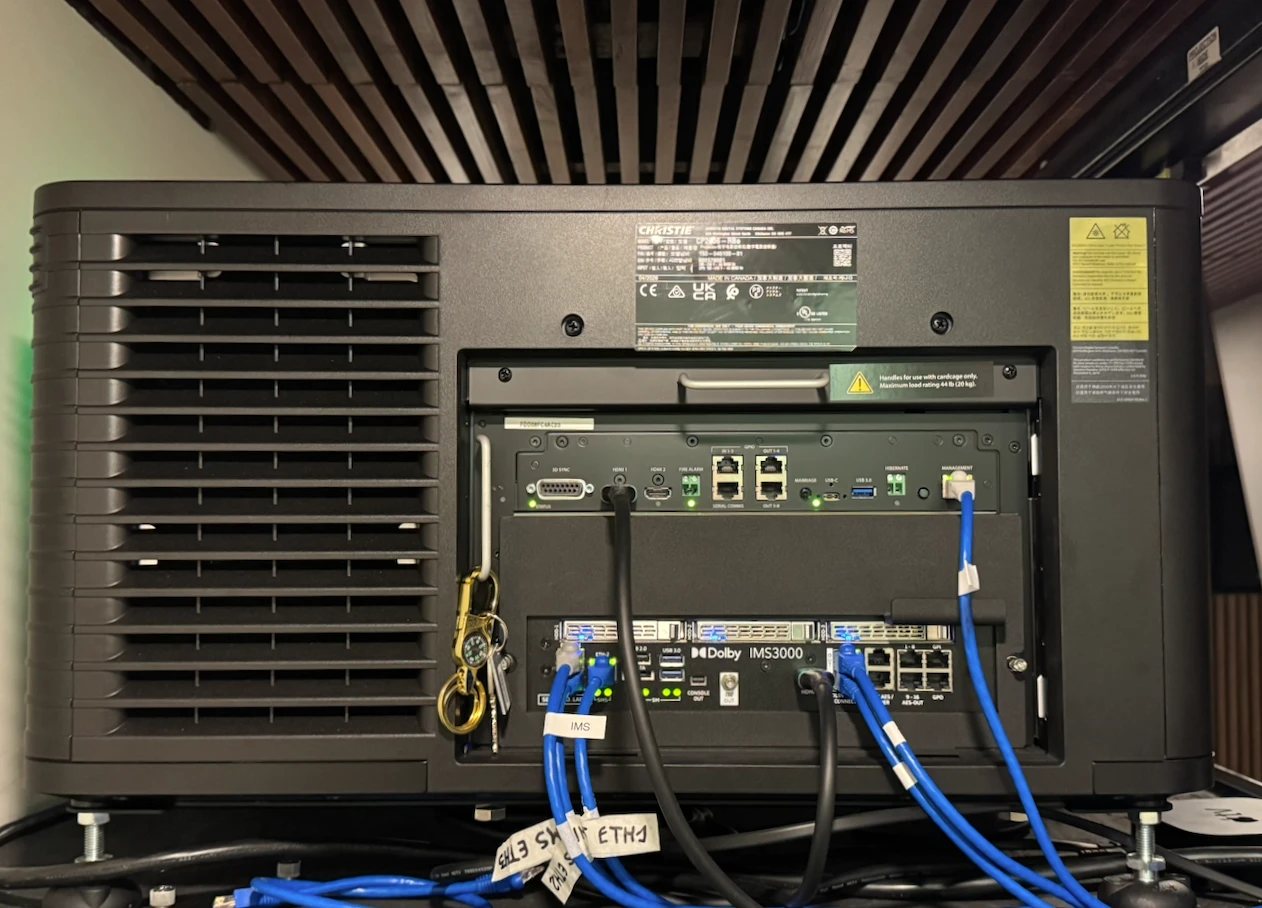

Proyector con servidor IMS3000 instalado y cableado — Proyector e IMS3000 cableados

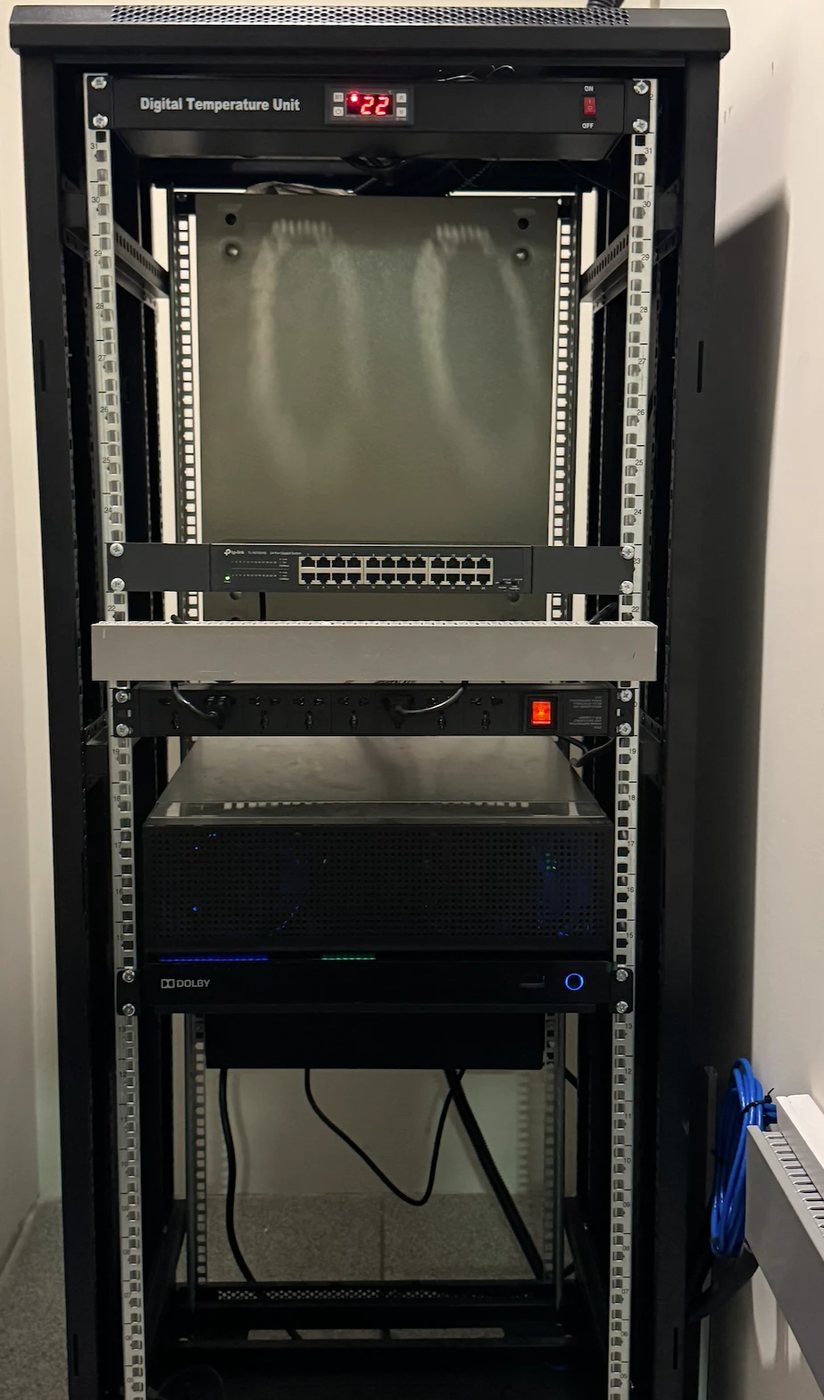

Rack de amplificadores y red instalado — Rack de amplificadores y red

Sala en función · 08-09
